Thấu Kính Laser: Kính Hội Tụ Focus Lens Cho Máy Cắt Laser

Thấu kính laser (Focus Lens) là linh kiện quang học dùng để hội tụ chùm tia tại vùng gia công của máy cắt laser. Chọn đúng thấu kính giúp hệ quang làm việc theo thiết kế, duy trì vị trí hội tụ và hạn chế rủi ro thay sai linh kiện.

Thấu kính laser (Focus Lens)

Thấu kính laser là linh kiện quang học tạo điểm hội tụ cho chùm tia laser trước khi tia tác động lên vật liệu. Tia laser hiệu suất cao truyền qua thấu kính laser để chiếu đến bề mặt vật liệu. Focus Lens là phụ kiện laser quyết định khá nhiều đến chất lượng đường cắt.

Trong hệ thống quang học, chùm tia được dẫn đến cụm hội tụ. Focus Lens làm thay đổi hướng truyền của tia để tập trung năng lượng tại vùng tiêu điểm.

Thấu kính máy laser – Focus Lens làm bằng vật liệu kẽm ZnSe với mặt tráng Ar. Lớp tráng Ar giúp giảm hoặc loại bỏ sự phản chiếu ánh sáng từ ống kính, lăng kính. Nó còn tăng tỷ lệ ánh sáng truyền qua, suy giảm hoặc loại bỏ ánh sáng đi chệch.

Ngoài ra có tỷ lệ hấp thụ năng lượng laser thấp, chịu đựng mật độ năng lượng laser cao. Thấu kính máy laser là một thành phần không thể thiếu trong máy cắt Laser, vì vậy rất cần được vệ sinh thường xuyên tránh bụi bẩn và khói làm suy giảm tia Laser.

Thông số kỹ thuật

Thấu kính laser EMC hiện có nhiều lựa chọn tiêu cự để đáp ứng các cấu hình máy cắt laser khác nhau. Bảng dưới tổng hợp các thông số đang được EMC công bố cho sản phẩm Focus Lens.

• Tiêu cự: 8.1 mm, 50.8 mm, 63.5 mm, 72.6 mm, 101.6 mm.
• Độ dày: 2 mm
• Độ dày mép: 2.7 mm

Bảng thông số kỹ thuật thấu kính Laser

Ưu điểm của thấu kính laser

– Sản phẩm được làm bằng vật liệu kẽm ZnSe với mặt tráng Ar. Lớp tráng Ar có chức năng chính là để giảm hoặc loại bỏ sự phản chiếu ánh sáng từ ống kính, lăng kính.

– Kính hội tụ giúp làm tăng tỷ lệ ánh sáng truyền qua, suy giảm hoặc loại bỏ ánh sáng đi chệch.

– Thấu kính hội tụ tia Laser do EMC cung cấp có tỷ lệ hấp thụ năng lượng laser thấp. Chịu đựng mật độ năng lượng laser cao, màng sơn phủ bề mặt ổn định.

– Là một thành phần không thể thiếu trong máy cắt Laser. Vì vậy rất cần được vệ sinh thường xuyên tránh bụi bẩn và khói làm suy giảm tia Laser.

Thấu kính laser có chức năng gì?

–  Focus Lens tập trung chùm tia laser vào vùng tiêu điểm để tạo mật độ năng lượng cần thiết cho quá trình gia công.

– Chùm tia trước khi hội tụ có tiết diện lớn hơn. Hệ thấu kính làm chùm tia thu hẹp dần đến vùng tiêu điểm theo thiết kế quang học của đầu cắt.

– Vị trí và đặc tính tiêu điểm liên quan trực tiếp đến quá trình đâm thủng, nóng chảy vật liệu và hình thành đường cắt.

– Một thấu kính phù hợp cần duy trì ba yếu tố: truyền năng lượng đúng dải bước sóng, tạo tiêu điểm theo thiết kế và làm việc ổn định trong cụm đầu cắt.

– Từ chức năng này, tiêu cự trở thành thông số cần kiểm tra đầu tiên khi lựa chọn sản phẩm.

Thấu kính laser ảnh hưởng đến chất lượng cắt như thế nào?

Tình trạng Focus Lens ảnh hưởng đến khả năng truyền và hội tụ năng lượng của chùm tia trong đầu cắt.

Bụi, cặn, vết cháy hoặc hư hỏng coating có thể làm thay đổi trạng thái truyền tia. Nhiệt tích tụ tại vùng nhiễm bẩn cũng ảnh hưởng đến độ ổn định của hệ quang. Biểu hiện trên máy có thể xuất hiện dưới dạng khả năng đâm thủng giảm, đường cắt không ổn định hoặc thông số cũ không còn tạo kết quả tương đương.

Tuy nhiên, chất lượng cắt không phụ thuộc riêng thấu kính. Béc cắt, khí hỗ trợ, vị trí focus, nguồn laser, vật liệu và thông số CNC cũng cần được kiểm tra. Việc chẩn đoán theo hệ thống giúp tránh thay Focus Lens khi nguyên nhân nằm ở bộ phận khác.

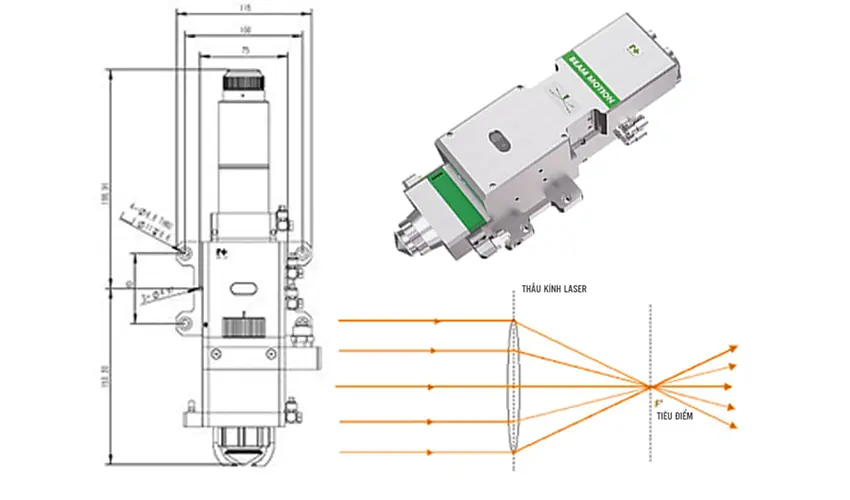

Cách điều chỉnh thấu kính laser như thế nào để mạch cắt đẹp?

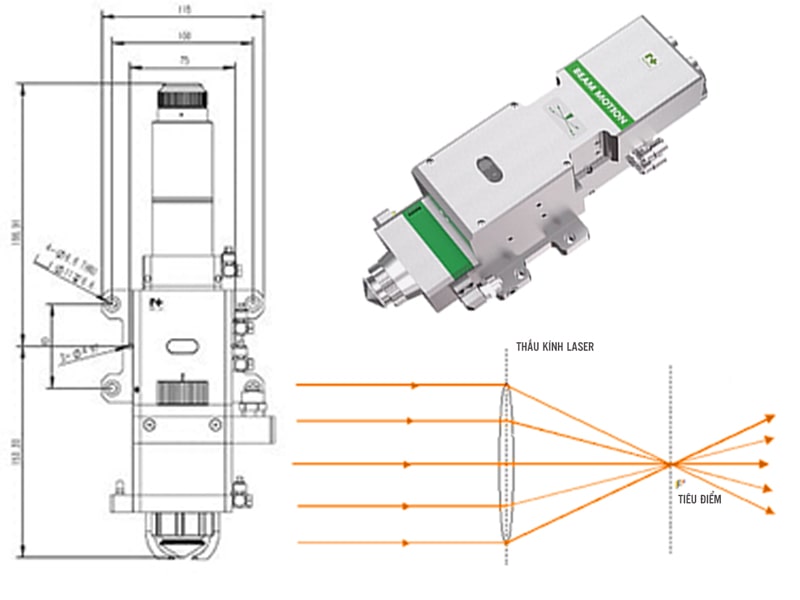

Với mỗi loại vật liệu và độ dày vật liệu khác nhau, thì tiêu điểm của chùm tia laser khác nhau. Để thay đổi tiêu điểm, thì cách duy nhất là phải thay đổi vị trí đặt của thấu kính. Khi thấu kính hội tụ laser đi xuống, tiêu điểm đi xuống. Ngược lại khi thấu kính hội tụ laser đi lên, tiêu điểm đi lên.

Đầu cắt Laser tại EMC được trang bị 2 công nghệ Auto-Focus hoăc manual-Focus. Auto-Focus tiêu điểm sẽ được tự động điều chỉnh trong quá trình cắt để đạt được hiệu quả cắt tốt nhất của các tấm kim loại có độ dày khác nhau.

Đối với điều chỉnh tiêu cự bằng tay, máy laser phải dừng hoạt động để người vận hành có thể điều chỉnh vị trí thấu kính. Với chức năng lấy nét tự động, máy cắt laser fiber sẽ có thể dễ dàng điều chỉnh thấu kính lên xuống một cách tự động. Máy được trang bị Auto-Focus giúp nâng cao năng suất và rút ngắn thời gian sản xuất.

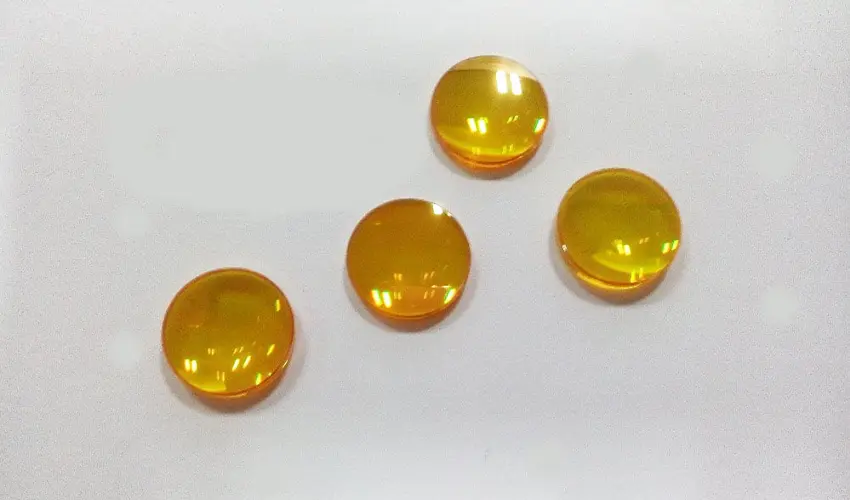

Thấu kính laser hội tụ

• Đặt phim bảo vệ thấu kính hội tụ máy laser trong lòng bàn tay của bạn, mặt lồi của thấu kính hướng lên trên.
• Lấy ống lấy nét và đặt cẩn thận vào tay nơi ống kính, bao phủ toàn bộ ống kính.
• Xoay đồng thời tay trái và tay phải 180 độ theo chiều kim đồng hồ.
• Sau khi thả ống kính, siết chặt đai ốc ống kính bằng thước thép nhỏ.
• Lắp cốc phun khí vào ống lấy nét của máy cắt laser.

Các lưu ý khi sử dụng thấu kính laser

• Mặt lồi của thấu kính máy cắt laser hướng lên trên và không thể đảo ngược.
• Không có vết ố hoặc dấu vân tay trên bề mặt gương.
• Đưa thước thép vào khe cắm thẻ, xoay nhẹ để vặn chặt, mép thước thép không được chạm vào phần thấu kính.
• Lắc nhẹ, ống kính sẽ không bị lỏng.
