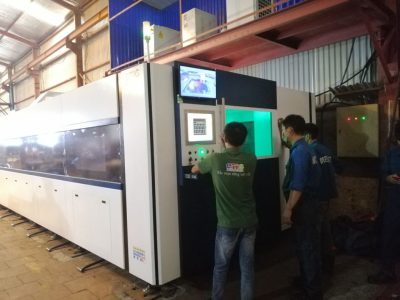

Máy cắt laser fiber EMC-2060DH là dòng máy có 2 bàn chuyển đổi cao cấp. EMC-2060DH truyền động bằng ethernet servo cho tốc độ truyền đồng và độ chính xác cực cao. Máy cắt laser EMC dùng cho nguồn laser có công suất đến 20KW.
– Model: EMC-2060DH
– Công suất nguồn: 6000W/ 8000W/ 10000W/ 120000W/ 15000W/ 20000W
– Ưu đãi: Hỗ trợ chi phí lắp đặt vận hành.
– Bảo hành: 24 tháng bảo hành.
(Hình ảnh tham khảo sản phẩm cắt máy cắt Laser EMC-2060DH tại đây…)
1. LINH KIỆN:
Thành phần linh kiện cấu tạo quan trọng của máy được nhập khẩu từ các thương hiệu nổi tiếng thế giới như: Nhật Bản, Đức, Pháp, Italia
| 1. Nguồn Fiber Laser | IPG – Đức / Trumpf – Đức |
| 2. Thanh răng | Atlantic – Đức |
| 3. Thanh ray, con trượt | Bosch Rexroth– Đức |
| 4. Driver – động cơ servo | Beckhoff – Đức |
| 5. Hộp số hành tinh | Stober/Alpha – Đức |
| 6. Đầu cắt Laser chỉnh tiêu cự tự động Autofocus | Procuter 2.0 – Precitec – Đức |
| 7. Hệ thống van phân phối Oxy | Lanny Proporational – Đức + SMC Nhật |
| 8. Hệ thống van điều áp khí Nito + khí nén | Burkert – Đức + Diwal – Italia |
| 9. Rơ le, contactor | Schneider – Pháp |
| 10. Bộ điều khiển CNC + phần mềm điều khiển | Beckhoff – Đức |
| 11. Bộ nâng hạ chiều cao tự động đầu cắt Laser | Precitec – Đức |
2. THÔNG SỐ KỸ THUẬT
| Kích thước cắt hữu ích X/Y (mm) | 2000×6000 | |
| Khoảng cách dịch chuyển Trục Z (mm) | 100 | |
| Độ chính xác vị trí | Trục X/Y (mm) | ±0.02 |
| Trục Z (mm) | ±0.01 | |
| Độ chính xác lặp lại | Trục X/Y (mm) | ±0.01 |
| Trục Z (mm) | ±0.005 | |
| Tốc độ dịch chuyển | Trục X/Y(m/ph) | 150 |
| Trục Z (m/ph) | 60 | |
| Gia tốc | 2.5G | |
| Thời gian thay đổi bàn (s) | 14 | |
| Thời gian nâng hạ bàn (s) | 16 | |
| Cấp bảo vệ | IP54 | |
| Tổng cân nặng (T) | 27 Tấn | |
| Công suất máy (Kwh) | 75KW | |
| Kích thước biên L×W×H(mm) | 14860×3880×2260 | |
3. THÀNH PHẦN CẤU TẠO CHI TIẾT
Khung bệ máy
- Khung máy chính làm hoàn toàn bằng thép tấm, thành máy dày 20 mm với thiết kế tăng cứng bên trong dọc theo thành máy. Trọng lượng tịnh của bàn máy chính 2060 khoảng 18.000Kg. Bàn máy được ram, ủ nhiệt cẩn thận trước và sau khi hàn để tạo độ ổn định lâu dài trong quá trình làm việc. Thời gian khai thác có thể lên tới 30 năm hoạt động liên tục.
- Toàn bộ máy được cho vào lò ủ nhiệt lên đến 600°C để đồng hóa vật liệu và khử ứng suất biến dạng:
- Bàn máy phay và khoan bằng hệ thống phay CNC hiện đại
- Bàn máy được bọc ĐỒNG để giảm bức xạ của tia laser
- Thiết kế đường hút khói: Bàn máy được chia thành nhiều ngăn riêng biệt, mỗi ngăn có cửa đóng mở bằng xi lanh khí nén. Khi mỏ cắt di chuyển đến ngăn nào thì cửa hút của ngăn đó tự động mở ra để tăng hiệu quả hút khói bụi và tiết kiệm năng lượng và không cần phải sử dụng quạt hút quá lớn.
- Hệ thống bơm dầu tự động để bôi trơn các ổ bi, thanh răng bánh răng giúp kéo dài tuổi thọ của con trượt và thanh răng bánh răng khi chạy ở tốc độ cao
- Có các khay thu hồi sản phẩm / phế liệu: Các khay có bánh xe dẫn hướng để hứng sản phẩm / phế liệu khi cắt
- Hệ thống đảo bàn cắt theo nguyên lý nâng hạ bằng thủy lực (thường thấy trên các dòng máy cao cấp)
Phần truyền động và mạch điện điều khiển
- Dầm ngang bằng Nhôm đúc áp lực cao nguyên khối, với trọng lượng nhẹ, độ cứng cao, đáp ứng chuyển động tốt hơn, tăng tốc nhanh hơn.
- Thiết bị sử dụng Driver và động cơ Beckhoff tốc độ cao, cho hiệu suất và độ ổn định vượt trội. Được sử dụng rộng rãi trong các ngành công nghiệp cắt laser công suất lớn.
- Hệ thống điều khiển kết nối đồng bộ giữa: Bộ điều CNC + Drive + Servo Beckhoff cho hiệu năng vượt trội.
(Ghí chú: nhằm mục đích nâng cao chất lượng sản phẩm, các linh kiện có thể được thay thế)
Ưu điểm khi sử dụng máy cắt CNC EMC:
- EMC luôn có máy Demo để dự phòng bảo hành để dự phòng thay thế cho khách hàng khi có xảy ra hỏng hóc. Đảm bảo quá trình hoạt động liên tục cho khách hàng.
- EMC có đội ngũ kỹ thuật có tay nghề cao, được đào tạo bài bản, có nhiều năm kinh nghiệm trong lĩnh vực CNC. Chúng tôi cam kết kiểm tra xử lý khi thiết bị gặp sự cố chậm nhất trong vòng 4h kể từ khi có thông báo hỏng hóc từ phía khách hàng.
- Thay thế, bảo hành thiết bị (nếu có phát sinh hỏng hóc) chậm nhất trong vòng 03 ngày.
- EMC có tài khoản kết nối trực tiếp với chuyên gia IPG từ Đức, nếu có phát sinh hỏng hóc nguồn Laser Fiber IPG. Các chuyên gia IPG sẽ kết nối và hỗ trợ trực tiếp.
- EMC có đội ngũ phòng ban IT riêng biệt, hỗ trợ đào tạo, chuyển giao công nghệ, vận hành, phần mềm trước và sau khi lắp đặt cho khách hàng. Mọi chi phí đào tạo tạo đều miễn phí và không giới hạn số lần, số người đào tạo.
(Nguồn laser IPG 1500W dự phòng tại EMC)
(các linh kiện dự phòng như: động cơ Yaskawa – Nhật Bản, đầu cắt Raytools – Thụy Sỹ…)
