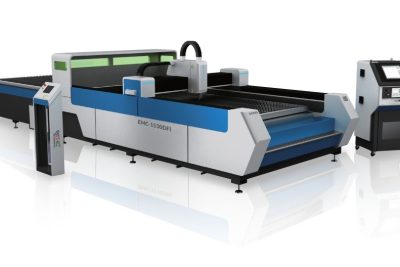

Máy Cắt CNC Laser Fiber Bàn Đôi (dòng D – không bao che)

Máy cắt cnc laser fiber EMC-D là dòng máy có 2 bàn chuyển đổi không lắp bao che, mục đích tăng tính tiện lợi trong quá trình vận hành và tiết kiệm chi phí không cần thiết cho khách hàng. Ứng dụng trong việc gia công vật liệu có chiều dày hạn chế.

Máy Cắt CNC Laser Fiber Bàn Đôi (dòng D – không bao che)

– Model: EMC-1530D/ 1540D /2040D/ 2060D

– Công suất nguồn: 1000W/ 1500W/ 2000W/ 3000W/ 4000W

– Ưu đãi: Hỗ trợ chi phí lắp ráp vận hành.

– Bảo hành: 24 tháng bảo hành.

– Danh mục: Máy cắt Laser bàn đôi

(Hình ảnh tham khảo sản phẩm cắt máy cắt Laser EMC-1530D tại đây…)

1. Những linh kiện được dùng trong máy cắt CNC Laser Fiber.

Thành phần linh kiện cấu tạo quan trọng của máy được nhập khẩu từ các thương hiệu nổi tiếng thế giới như: Nhật Bản, Đức, Pháp, Thụy Sỹ, Đài Loan:

1. Nguồn Fiber Laser	IPG – Đức / Trumpf – Đức
2. Thanh răng	YYC – Đài Loan
3. Thanh ray, con trượt	Bosch Rexroth– Đức
4. Driver – động cơ servo	Yaskawa – Nhật Bản
5. Hộp số hành tinh	Shimpo gearbox – Nhật Bản
6. Đầu cắt Laser chỉnh tiêu cự tự động Autofocus	Raytools AG – Thụy Sỹ
7. Hệ thống van phân phối	Burkert – Đức
8. Hệ thống van điều áp	SMC- Nhật Bản
9. Rơ le, contactor	Schneider – Pháp
10. Bộ điều khiển CNC + phần mềm điều khiển	Cypcut – Trung Quốc
11. Bộ nâng hạ chiều cao tự động đầu cắt Laser	BCS100 Cypcut – Trung Quốc
12. Tủ điều hòa riêng làm mát nguồn Laser	Tong fei – Trung Quốc
13. Két nước làm mát đầu cắt Laser	Han’s – Trung Quốc
14. Bộ ổn áp nguồn cho máy tính	Shanghai – Trung Quốc
15. Biến áp cách ly cho động cơ Servo	Shanghai – Trung Quốc
16. Hệ thống bôi trơn tự động	Xunrun – Trung Quốc
17. Bộ kết nối Wifi	Tp-Link – Trung Quốc

2. Thông Số Kỹ Thuật.

Chỉ tiêu		EMC-1530D	EMC-1540D	EMC-2040D		EMC-2060D
Kích thước hữu ích	Trục X (mm)	1500	1500	2000	2000
	Trục Y (mm)	3000	4000	4000	6000
	Trục Z (mm)	90
Độ chính xác vị trí	Trục X/Y(mm)	±0.03		±0.05
	Trục Z (mm)	±0.01
Độ chính xác lặp lại	Trục X/Y(mm)	±0.02		±0.03
	Trục Z (mm)	±0.005
Tốc độ tối đa	Trục X/Y(m/p)	83
	Trục Z (m/p)	30
Gia tốc (G)		0.8
Công suất nguồn Laser (Kw)		1 ~ 4
Thời gian làm việc liên tục (giờ)		24
Cấp bảo vệ		IP54
Tổng cân nặng (T)		10	12	16		23

3. Cấu Tạo Chi Tiết của máy cắt CNC Laser Fiber Bàn Đôi (dòng D – không bao che).

Cấu tạo khung bệ máy

• Khung máy chính làm hoàn toàn bằng thép tấm, thành máy dày 20 mm với thiết kế tăng cứng bên trong dọc theo thành máy. Trọng lượng tịnh của bàn máy chính 2060 khoảng 18.000Kg. Bàn máy được ram, ủ nhiệt cẩn thận trước và sau khi hàn để tạo độ ổn định lâu dài trong quá trình làm việc. Thời gian khai thác có thể lên tới 30 năm hoạt động liên tục.

• Toàn bộ máy được cho vào lò ủ nhiệt lên đến 600°C để đồng hóa vật liệu và khử ứng suất biến dạng:

• Bàn máy phay và khoan bằng hệ thống phay CNC hiện đại
• Thiết kế đường hút khói: Bàn máy được chia thành nhiều ngăn riêng biệt, mỗi ngăn có cửa đóng mở bằng xi lanh khí nén. Khi mỏ cắt di chuyển đến ngăn nào thì cửa hút của ngăn đó tự động mở ra để tăng hiệu quả hút khói bụi và tiết kiệm năng lượng và không cần phải sử dụng quạt hút quá lớn.

• Hệ thống bơm dầu tự động để bôi trơn các ổ bi, thanh răng bánh răng giúp kéo dài tuổi thọ của con trượt và thanh răng bánh răng khi chạy ở tốc độ cao

• Có các khay thu hồi sản phẩm / phế liệu: Các khay có bánh xe dẫn hướng để hứng sản phẩm / phế liệu khi cắt

Phần truyền động và mạch điện điều khiển

• Dầm ngang bằng Nhôm đúc áp lực cao nguyên khối, với trọng lượng nhẹ, độ cứng cao, đáp ứng chuyển động tốt hơn, tăng tốc nhanh hơn.

• Thanh trượt và con trượt bi INA – Đức, giúp máy vận hành bền bỉ, êm ái và chính xác.
• Thanh răng rãnh xoắn, chịu mài mòn YYC – Đài Loan giúp truyền động chính xác
• Hệ thống tẩy bụi giúp thanh răng hoạt động bền bỉ hơn chính xác.
• Hệ thống Van tiết lưu SMC – Nhật Bản, điều chỉnh lưu lượng và áp suất khí tự động bằng phần mềm. Hiển thị bằng màn hình LED, cảnh báo khi áp suất khi quá yếu
• Hệ thống van áp lực cao Parker – Italia, hoạt động ổn định ở áp lực cao khi cắt Inox bằng khí Nito
• Thành phần chính của tủ điện như: Attomat, khởi động từ, Role…đến từ thương hiệu Schneider – Pháp giúp thiết bị hoạt động tin cậy hơn với đầy đủ tính năng như: bảo vệ quá dòng, quá tải, ngắn mạch…
• Thiết bị sử dụng động cơ Yaskawa – Nhật Bản, cho hiệu suất và độ ổn định cao. Được sử dụng rộng rãi trong các ngành công nghiệp laser, đặc biệt là đối với máy cắt Laser
• Thiết bị sử dụng bộ giảm tốc bằng bánh răng 3 arc-min chính xác của hãng Shimpo Nhật Bản.

Nguồn cắt Fiber Laser IPG

• Bộ ổn áp  được trang bị riêng cho nguồn Laser, Biến áp cách ly cũng được trang bị riêng cho động cơ servo để giúp thiết bị hoạt động ổn định hơn trong điều kiện lưới điện kém ổn định ở Việt Nam.

Đầu cắt Laser công suất lớn Raytools – Thụy Sỹ.

Ứng dụng công nghệ tự động điều chỉnh tiêu cự tự động Autofocus, kết nối trực tiếp với phần mềm Cypcut, người dùng chỉ cần chọn các chương trình cắt đã được lập trình sẵn, đầu cắt sẽ tự động điều chỉnh tiêu cự. Raytools Sử dụng động cơ servo Yaskawa, cho độ chính xác tiêu cự gần như tuyệt đối.

• Két nước làm mát điều chỉnh nhiệt độ, luôn luôn kiểm soát nhiệt độ đầu cắt Laser và nguồn Laser ở trong mức cho phép. Cảnh báo khi nhiệt độ nước làm mát quá cao. Máy cắt laser EMC dùng két nước làm của Han’s – thương hiệu máy làm mát số 1 Trung Quốc
• Hệ thống điều khiển bằng laser Cypcut được sử dụng rộng rãi trong lĩnh vực cắt kim loại và phi kim loại. Bởi hiệu suất vượt trội của nó trong lĩnh vực cắt laser với số lượng lớn người dùng cao cấp.Kết nối Wifi dễ dàng kiểm tra và xử lý sự cố từ xa.

(Ghí chú: nhằm mục đích nâng cao chất lượng sản phẩm, các linh kiện có thể được thay thế)

Ưu điểm khi sử dụng máy cắt CNC EMC:

• EMC luôn có máy Demo để dự phòng bảo hành để dự phòng thay thế cho khách hàng khi có xảy ra hỏng hóc. Đảm bảo quá trình hoạt động liên tục cho khách hàng.
• EMC có đội ngũ kỹ thuật có tay nghề cao, được đào tạo bài bản, có nhiều năm kinh nghiệm trong lĩnh vực CNC. Chúng tôi cam kết kiểm tra xử lý khi thiết bị gặp sự cố chậm nhất trong vòng 4h kể từ khi có thông báo hỏng hóc từ phía khách hàng.
• Thay thế, bảo hành thiết bị (nếu có phát sinh hỏng hóc) chậm nhất trong vòng 03 ngày.
• EMC có tài khoản kết nối trực tiếp với chuyên gia IPG từ Đức, nếu có phát sinh hỏng hóc nguồn Laser Fiber IPG. Các chuyên gia IPG sẽ kết nối và hỗ trợ trực tiếp.
• EMC có đội ngũ phòng ban IT riêng biệt, hỗ trợ đào tạo, chuyển giao công nghệ, vận hành, phần mềm trước và sau khi lắp đặt cho khách hàng. Mọi chi phí đào tạo tạo đều miễn phí và không giới hạn số lần, số người đào tạo.

(Nguồn laser IPG 1500W dự phòng tại EMC)

(các linh kiện dự phòng như: động cơ Yaskawa – Nhật Bản, đầu cắt Raytools – Thụy Sỹ…)
