Máy cắt laser khổ lớn đã cải thiện đáng kể hiệu quả sản xuất của ngành công nghiệp và được ưa chuộng trong nhiều ngành khác, Cắt laser là thiết bị sử dụng công nghệ laser hiện đại để giúp tối ưu hóa các phương pháp truyền thống trong sản xuất, chế tạo.
So với các phương pháp truyền thống thì máy cắt laser không gây biến dạng hoặc hư hỏng bề mặt vật liệu và có thể gia công nhanh chóng và chính xác.
Máy cắt CNC laser sử dụng bàn đơn chắc chắn, kết hợp với hệ thống điều khiển thông minh, giúp đảm bảo độ chính xác cao trong từng chi tiết cắt, ngay cả với các hình dạng phức tạp.
Công nghệ laser tiên tiến của máy không chỉ đảm bảo cắt nhanh và sắc nét mà còn giảm thiểu hao phí vật liệu, giúp tối ưu hóa chi phí sản xuất.

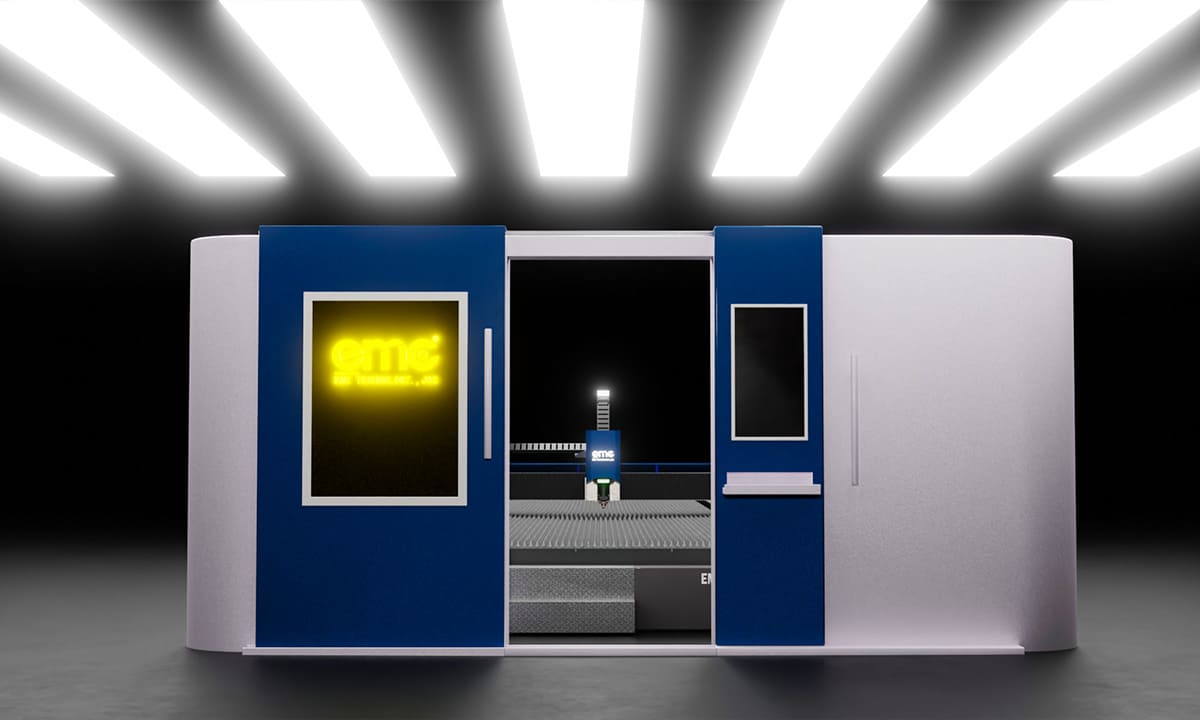

Máy cắt laser EMC-gt 6-80kw
Máy cắt laser EMC-GT là thiết bị không thể thiếu trong quy trình gia công kết cấu thép theo đúng tiêu chuẩn. Chất lượng cắt vượt trội, độ chính xác cao.
Dòng máy cắt laser EMC-GT với sự kết hợp hoàn hảo nguồn laser công suất từ 6 – 80KW, trang bị công nghệ laser tiên tiến nhất có thể xử lý các tấm kim loại có kích thước lên tới 4m x 12m hoặc lớn hơn, đáp ứng tốt các yêu cầu sản xuất từ các ngành cơ khí chế tạo, gia công kết cấu thép.
Để sử dụng máy cắt cnc laser cắt kim loại thì cần sử dụng các nguồn laser công suất cao. Chùm tia laser làm nóng chảy, kết hợp với khí thổi làm mạch cắt laser sáng và mịn hơn.
Máy cắt laser không chỉ thực hiện tốt các hoạt động hiệu quả cắt những vật liệu phức tạp mà còn cắt nhanh cắt chính xác giúp các doanh nghiệp ngày nay nâng cao năng lực sản xuất mang lại giá trị lâu dài cho doanh nghiệp.

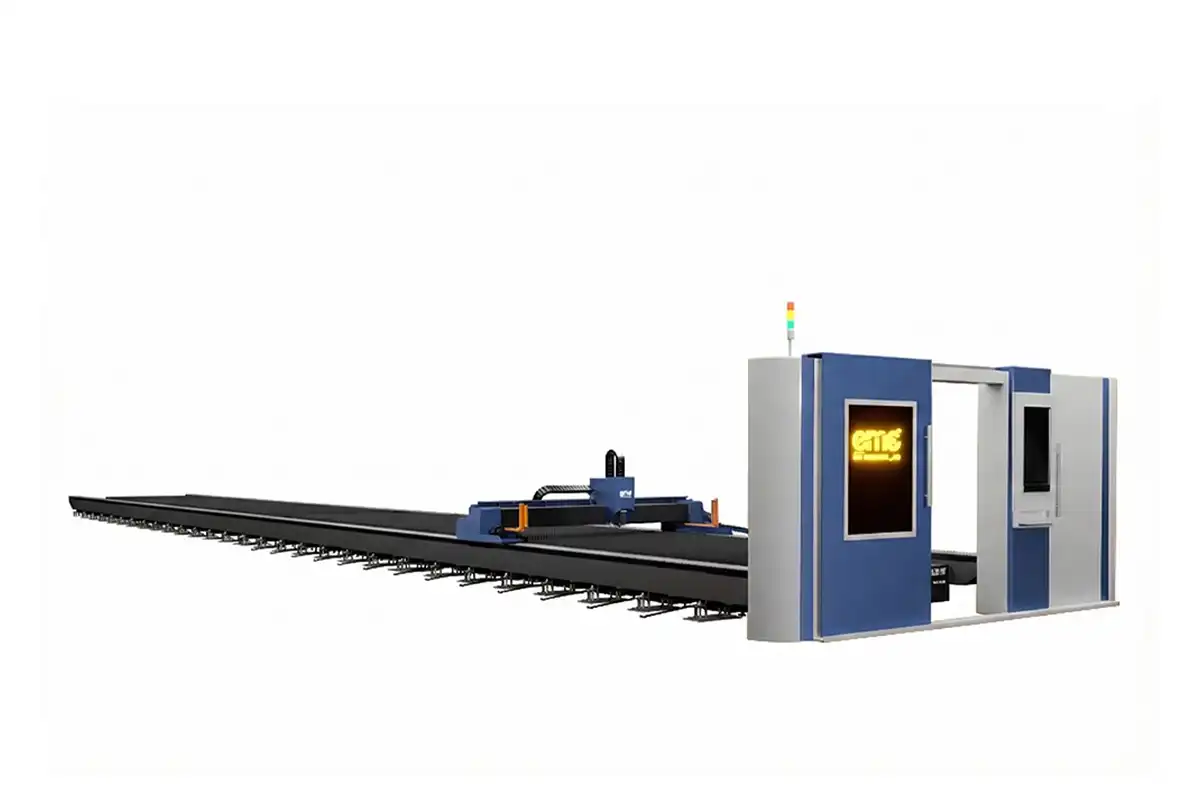

Bàn Cắt Khổ Siêu Lớn

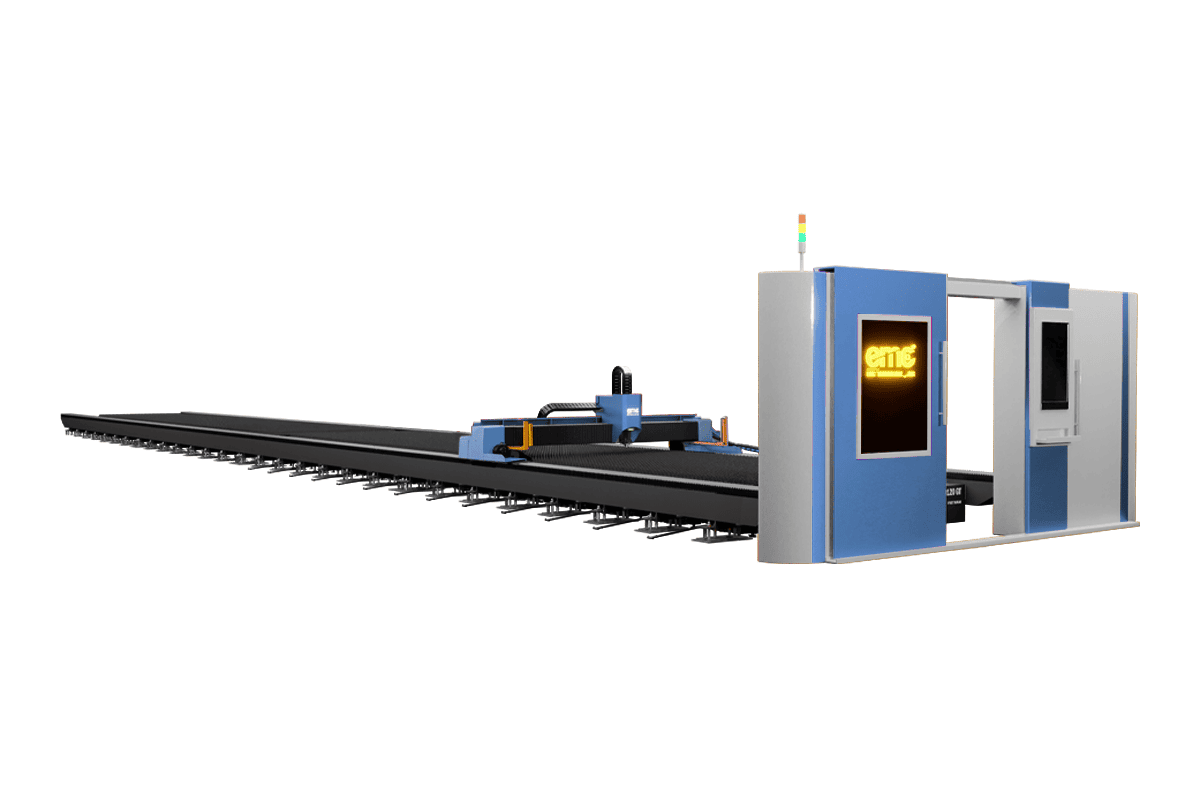

Máy cắt laser EMC – GT là dòng máy cắt Laser sợi quang mới nhất của EMC, chuyên dùng cho gia công chi tiết dày và kích thước lớn với độ ổn định và chính xác cao.
Bàn làm việc siêu lớn 3000m × 14000mm (tùy chọn), với các tính năng cắt laser chính xác cao, hiệu quả cao, sạch sẽ và bảo vệ môi trường, v.v.,
Đây là lựa chọn hoàn hảo, cho các đơn vị gia công cơ khí, gia công kết cấu, thép bản mã…
Máy cắt Laser EMC - GT hoạt động như thế nào?
Máy cắt laser hoạt động dựa trên nhiều bộ phận khác nhau tạo thành một sản phẩm hoàn hảo, nhưng bộ phận để quyết đinh được máy có cắt, khắc và hoạt động mượt mà để những vật liệu chính xác mà doanh nghiệp yêu cầu hay không đó là bộ bảng điều khiển.
Được thiết kết với phần mềm Cypcut và Hypcut tiên tiến nhất phần mềm này giúp người dùng có thể nhập các bản vẽ hoặc thiết kế trực tiếp trên bàn điều khiển, máy tính sẽ truyền lệnh đến và tiến hành cắt khắc theo yêu cầu mà bản vẽ mà nhà sản xuất đã cài đặt.
Máy cắt laser khổ lớn EMC-GT hoạt động dựa trên công nghệ laser sợi quang tiên tiến nhất trong năm 2025, cho phép cắt chính xác các vật liệu kim loại lớn và dày một cách hiệu quả.
Bắt đầu quá trình là khi nguồn laser sợi quang tạo ra chùm tia laser có năng lượng cao, được dẫn truyền qua sợi quang học đến đầu cắt.
Tại đây, chùm tia laser được hội tụ qua hệ thống thấu kính, tạo ra một điểm nhỏ với mật độ năng lượng tập trung cao.
Nhiệt lượng này làm nóng chảy, bốc hơi hoặc đốt cháy vật liệu tại vùng tiếp xúc, tạo nên các đường cắt sắc nét.
Lựa chọn máy cắt laser tốt nhất
Cũng giống như sở thích của mỗi người khác nhau, nhu cầu của mỗi người cũng khác nhau Vì vậy trước khi mua máy cắt laser bạn vui lòng cân nhắc những yếu tố sau.
Chi phí mua sắm
Chi phí mua sắm là một phần quan trọng trong đầu tư phát triển doanh nghiệp. Mặc dù sự tăng trưởng của một doanh nghiệp đòi hỏi phải đầu tư nguồn lực mới, nhưng không thể thực hiện một cách sơ sài, mù quáng.
Nếu ngân sách bạn đã sẵn sàng, bạn có thể chọn các thương hiệu sản xuất máy cắt laser hàng đầu, có đội ngủ kỹ thuật dồi dào trực tiếp hướng dẫn sau bán hàng.
Yêu cầu sử dụng
Lựa chọn máy cắt laser khổ lớn, cần cân nhắc các yếu tố như phạm vi kinh doanh, độ dày của vật liệu và vật liệu cần cắt. Sau đó, xác định công suất cần thiết và kích thước bàn làm việc cùa máy.
Công suất là một trong những yếu tố quan trọng ảnh hưởng đến giá máy cắt laser sợi quang tốt nhất để chế tạo kim loại. Công suất càng cao thì gia thành càng cao và hiệu quả công việc càng cao.
Chi phí vận hành máy cắt laser
Máy cắt laser khổ lớn tốt nhất cho chế tạo kim loại có ưu điểm ổn định cao và tuổi thọ kéo dài.
Miễn là chúng được vận hành đúng cách và được bảo trì thường xuyên, độ mòn của các thành phần chính của máy rất nhỏ.
Các thành phần cốt lõi của máy cắt laser
Độ chính xác cao và hiệu suất cao của máy khiến chúng trở thành công cụ không thể thay thế trong ngành gia công kim loại.
Ngay cả đối với cùng một máy cắt laser, các phụ kiện khác nhau sẽ tạo thành kết quả cắt cuối cùng khác nhau.
Do đó khi mua máy điều quan trọng là người dùng cần phải chọn phụ kiện tiết kiệm chi phí.
Máy cắt laser có sáu thành phần cốt lõi sau:
- Nguồn laser
- Đầu cắt laser
- Hệ thống điều khiển số
- Máy công cụ
- Động cơ
- Ống kính laser
Cấu hình các thành phần cốt lõi của máy cắt laser khổ lớn EMC-GT có tác động lớn đến giá cả, đặc biệt là chất lượng và thương hiệu của nguồn laser, phần lớn quyết định giá cơ bản của máy.
Quy Trình Sản Xuất Máy Cắt Laser EMC
1. Bản Thiết kế Máy Cắt Laser
- Lên bản vẽ thiết kế: Bước đầu tiên để hình thành ý tưởng về cấu trúc của máy cắt laser khổ lớn. Sử dụng các phần mềm hiện đại như Cypcut, hypcut tạo ra bản vẽ 2D và 3D với độ chi tiết cao.
- Mô phỏng, phân tích: Các kỹ sư mô phỏng hoạt động được thực hiện trên các phần mềm chuyên nghiệp để kiểm tra tính khả thi và hiệu suất của thiết kế.
- Tính toán độ ổn định trên phần mềm: Độ ổn định của máy cắt laser là yếu tố quyết định chất lượng cắt và tuổi thọ thiết bị. Sử dụng các công cụ phân tích động lực học, Kỹ sư tính toán các thông số như độ cứng của khung máy, tần số dao động tự nhiên, đảm bảo máy hoạt động ổn định và chính xác.
2. Hàn Khung Máy Cắt Laser
- Pha phôi tấm bằng máy: Công nghệ laser được đảm bảo với độ chính xác cao, đường cắt sắc mịn và hạn chế sai lệch so với bản vẽ thiết kế, đảm bảo các chi tiết đạt tiêu chuẩn kỹ thuật.
- Vát mép vật liệu dày trước khi hàn ( sang phanh ): Đối với các tấm kim loại dày, góc vát mép là yếu tố quan trọng để tạo điều kiện thuận lợi cho mối hàn.
- Hàn khung máy: Sau khi hoàn thiện tất cả chi tiết các chuyên gia kỹ thuật của EMC tiến hành lắp ráp và cố định thực hiện hàn khung máy cắt laser.
3. Khử Ứng Suất
- Để ngoài môi trường tự: Khung máy cắt laser được di chuyển đặt ngoài môi trường tự nhiên trong 30 ngày. Giúp giảm căng thẳng nội tại và hạn chế nguy cơ cong vênh sau khi lắp ráp hoặc vận hành.
- Ủ nhiệt khử ứng suất: Khung máy tiếp tục được đưa vào lò ủ nhiệt trong thời gian 15 giờ. Sau khi hoàn thành ủ nhiệt, khung máy được làm nguội tự nhiên trong vòng 24 giờ. Việc làm nguội theo quá trình giúp ngăn chặn sự co đột ngột, đảm bảo máy giữ hình dạng và kích thước.
4. Phay CNC
- Phay trên CNC khổ lớn: Máy phay CNC được thiết kế để xử lý các chi tiết có kích thước vượt trội, như khung máy cắt laser. Việc phay toàn bộ bề mặt khung máy trên một máy duy nhất giúp loại bỏ các sai số tích lũy khi phải đảo hoặc nối bàn.
- Không đảo bàn nối bàn: Thông thường thì với các chi tiết lớn hơn kích thước bàn máy cắt laser, việc đảo bàn hoặc nối bàn là cần thiết. Tuy nhiên, các thao tác này không chỉ làm nâng cao chi phí mà còn có thể gây ra sai lệch trong quá trình lắp ráp và sử dụng.
- Đảm bảo chất lượng và độ chính xác: Các loại máy cắt CNC Laser chúng tôi cung cấp đến tay khách hàng được trang bị hệ thống điều khiển tiên tiến và cảm biến tự động hiện đại, đảm bảo được quá trình gia công đạt tiêu chuẩn kỹ thuật cao nhất.
5. Sơn Khung Máy Cắt Laser EMC – GT
- Phun cát làm sạch bề mặt: Trước khi sơn, khung máy được phun cát để loại bỏ các lớp gỉ sét, bụi bẩn và tạp chất bám trên bề mặt khung kim loại.
- Sơn chống rỉ, bả matiz: Phun sơn chống rỉ đảm bảo kim loại được bảo vệ khỏi sự ăn mòn. Tiếp đó, bả matiz được áp dụng để làm phẳng bề mặt, che các khuyết điểm nhỏ và tạo độ mịn.
- Sơn epoxy bề mặt 3 lớp: Khung được sơn phủ epoxy ba lớp bao gồm lớp lót, lớp màu và lớp bảo vệ. 3 lớp này nổi bật với khả năng chống mài mòn, chịu nhiệt và chống hóa chất.
6. Lắp Ray Trượt, Phần Truyền Động Cho Máy
- Lắp ráp ray tuyến tính trên máy cân ray laser chuyên dụng, công nghệ này đảm bảo ray được căn chỉnh đồng đều không bị sai lệch trong quá trình lắp đặt.
Ray trượt phần truyền động
7. Lắp Hệ Thống Điều Khiển Cho Máy Laser
- Lắp đặt hệ thống điều khiển là một trong những bước quan trọng trong quá trình hoàn thiện máy cắt laser. Đây chính là bộ não của thiết bị, đảm bảo mọi chữ năng hoạt động một cách chính xác và hiệu quả nhất.
8. Căn Chỉnh Máy Laser
- Ngoài ra khi được các chuyên viên kỹ thuật lắp ráp xong tất cả các hệ thống điều khiển được cấu hình và hiểu chỉnh máy sẽ được chạy thử nghiệm để kiểm tra toàn bộ hệ thống và xử lý mọi lỗi phát sinh.
9. Hiệu Chỉnh Tham Số
- Hiệu chỉnh tham số toàn bộ vật liệu để đảm bảo máy cắt laser hoạt động tối ưu trên nhiều loại vật liệu khác nhau.
- Kỹ thuật tiến hành kiểm tra và thử nghiệm thực tế để đảm bảo đường cắt mịn, chính xác cao và giảm thiểu chi phí cho khách hàng
10. Bàn Giao Máy Laser EMC – GT
- Đóng gói, vận chuyển, lắp đặt tại xưởng khách hàng
- Đào tạo, chuyển giao công nghệ, bàn giao, nghiệm thu sản phẩm
11. Bảo Hành, Bảo Trì Máy
- Bảo hành, bảo trì và hỗ trợ sau bán hàng là cam kết của chúng tôi giúp khách hàng yên tâm sử dụng sản phẩm hơn.
- Song song với các gói bảo trì định kỳ được thiết kế để duy trì hiệu suất hoạt động tối ưu của máy, kéo dài tuổi thọ và giảm thiểu rủi ro trong thời gian vận hành.
Cấu Trúc Trục X - Y máy cắt laser bàn đơn khổ lớn EMC-GT
Toàn bộ máy cắt laser khổ lớn được thiết kế bởi các kỹ sư giày dặn kinh nghiệm của EMC. Bản vẽ hoàn thiện sẽ được đưa lên phần mềm mô phỏng trước khi tiến hành gia công. Toàn bộ khung bệ máy được tối ưu hóa bởi công nghệ phân tích phần tử hữu hạn nhằm đảm bảo hiệu suất và độ ổn định lâu dài.
Trục X máy cắt laser khổ lớn siêu cứng
Dầm ngang máy cắt laser là loại hợp kim nhôm hàng không vũ trụ thế hệ thứ 4 cứng vững mạnh mẽ.
Nhôm đúc khiến dầm ngang nó có độ cứng cao, dẻo dai, chịu được áp lực lớn. Trọng lượng dầm ngang tương đối nhẹ giúp cho trục X di chuyển linh hoạt, đặc biệt trong trạng thái hoạt động tốc độ cao
Trục Y máy cắt laser siêu dày, siêu cứng
Máy cắt laser khổ lớn được các kỹ sư của EMC thiết kế Khung máy chính làm hoàn toàn bằng thép tấm, thành máy dày 20 mm với thiết kế tăng cứng dày đặc bên trong. Phần chịu lực cho thanh ray tuyến tính được làm bằng thép dày 40mm.
Dầm chính được ram, ủ nhiệt cẩn thận trước và sau khi hàn để tạo độ ổn định lâu dài trong quá trình làm việc.
thời gian khai thác của máy cắt laser bàn đơn khổ lớn EMC – GT có thể lên tới 20 năm hoạt động liên tục. Bàn máy phay và khoan bằng hệ thống phay CNC khổ lớn hiện đại, cho độ chính xác cao.
Hình Ảnh Thực Tế
Thông số kỹ thuật máy cắt laser bàn đơn khổ lớn
| Thông số | 3065GT | 30140GT | 35140GT | 35260GT |
|---|---|---|---|---|
| Kích thước hữu ích (mm) | 3000×6500 | 3000×14000 | 3500×14000 | 3500×26000 |
| Công suất nguồn Laser (KW) | 12 – 60 | |||
| Độ chính xác vị trí (mm) | ±0,05 | |||
| Độ chính xác lặp lại (mm) | ±0,05 | |||
| Tốc độ tối đa (m/ph) | 140 | |||
| Gia tốc tối đa (G) | 1.0 | |||
| Chế độ cắt | 2D/ Bevel (options) | |||
| Trọng lượng (tấn) | 9 | 18 | 20 | 40 |
