Máy cắt Laser Penta Swing

Máy cắt Laser Penta Swing là dòng máy kinh tế nhất. Máy được thiết kế và sản xuất nhắm đến đối tượng khách hàng tầm trung và tầm thấp. Với khả năng cắt và độ ổn định xuất sắc, máy này là giải pháp tốt nhất cho khách hàng quan tâm hơn tới chi phí.

* Các tính năng của Model Swing

– Trang bị nguồn laser IPG hoặc Trudisk từ 1kW đến 2kW.
– Khung máy được thiết kế hệ thống hút và lớp đồng bảo vệ.
– Động cơ Servor kép mang đến tốc độ và gia tốc cao, tốc độ tối đa 120m/phút, gia tốc: 1.1G.
– Các bộ phận chuyển động được nhập khẩu: động cơ Servor, đường dẫn tuyến tính,…
– Công nghệ đồng bộ truyền động đôi đảm bảo tốc độ cắt và độ chính xác cao.
– Đầu cắt RT.
– Hệ thống điều khiển CNC và phần mềm vận hành, Lantek Nesting Software.
– Bộ chuyển bàn nhanh, hoàn toàn khép kín.
– Cơ sở dữ liệu cắt giúp người sử dụng lựa chọn thông số cắt phù hợp nhất.
– Có các loại khổ cắt: 3m*1.5m, 4m*2m, 6m*2m.

* Thông số kỹ thuật

Model SWING
– Công suất 1000W 1500W 2000W.
– Khổ cắt 3000 x 1500 / 4000 x 2000 mm / 6000 x 2000 mm.
– Tốc độ tối đa 100m/min.
– Acceleration 1.1G.
– Độ chính xác tính ±0.05mm.
– Khả năng lặp lại ±0.03mm.
– Khả năng cắt max M.S: 10mm.
– S.S: 4-5mm M.S: 18mm.
– S.S: 6mm M.S: 20mm.
– S.S: 8mm.
– Bàn cắt Tự động đổi bàn.
– Tốc độ cắt tối đa SS(1mm): 18-20m/phút; SS(1mm):25- 30m/phút; SS(1mm):30- 34m/phút.

* Tại sao chọn Model Bolt?

– Nguồn Laser IPG

Nguon laser IPG

+ Chất lượng chùm tia (BPP) tốt.
+ Tiêu cự nhỏ trên khoảng cách làm việc lớn.
+ Trên 25% hiệu suất wall – plug.
+ Hoạt động không cẩn bảo trì.
+ Rất nhỏ gọn và dễ lắp đặt.
+ Tuổi thọ Diode ước tính trên 100,000 giờ.

– Đầu cắt laser tiêu cự tự động

Đầu cắt laser tiêu cự tự động bởi tập đoàn El.En hoặc Precitec có tính năng đục lỗ thông minh và chức năng phát hiện đục lỗ, giúp giảm thời gian chuẩn bị, tăng hiệu suất

– Thân máy

than may laser swing

Thiết kế kết cấu động và công nghệ phân tích biến đổi của phương pháp phần tử hữu hạn giúp cho phần bệ máy chắc chắn hơn. Bệ máy kết cấu khung được làm bằng thép tấm chất lượng cao bởi các đối tác OEM chuyên nghiệp qua việc hàn, bảo quản chống lão hóa cấp 2 và gia công chính xác bằng máy phay kích thước lớn. Tất cả các thiết kế và gia công trên giúp máy chống rung, cứng cáp và ổn định hơn.

– Bộ điều khiển CNC hiện đại

bo dieu khien

Hệ thống chuyển động quan trong vẫn còn nằm trong một máy tính dựa trên điều khiển thời gian thực, giúp cho hiệu xuất dự kiến và thực tế được duy trì. Việc sáp nhập điều khiển và máy tính trên nền Windows là vô hình đối với người vận hành.

Bộ điều khiển dễ dàng tạo điêu kiện thuận lợi cho đồ họa, hội thoại và các kiểu ISO thông dụng cho lập trình dữ liệu đầu vào bằng tay. Cơ sở dữ liệu cắt được tích hợp sẵn hỗ trợ những người vận hành không có kinh nghiệm chọn được thông số cắt tối ưu, bao gồm bảng thông số đặt trước cho cắt lỗ nhỏ trên vật liệu dày (khoảng 1 nửa độ dày vật liệu). Hệ thống cũng có thể giao tiếp với một máy tính off-line thông qua kết nối Ethernet.

– Phần mềm điều khiển (Smartmanager 4.0)



Phần mềm điều khiển của chúng tôi có các chức năng hữu dụng như: Chung đường cắt, tính năng tự động phát hiện cạnh, Flying cut, báo công việc, khởi động lại công việc,…

Gói phần mềm sắp xếp bao gồm bản quyền CAD 2D tiêu chuẩn với các tính năng cắt kim loại tiêu chuẩn như: Auto Nesting, Pre-Piercing, Auto lead in-out. Nó chuyển file DWG tiêu chuẩn và DXF sang file ISO Plus.

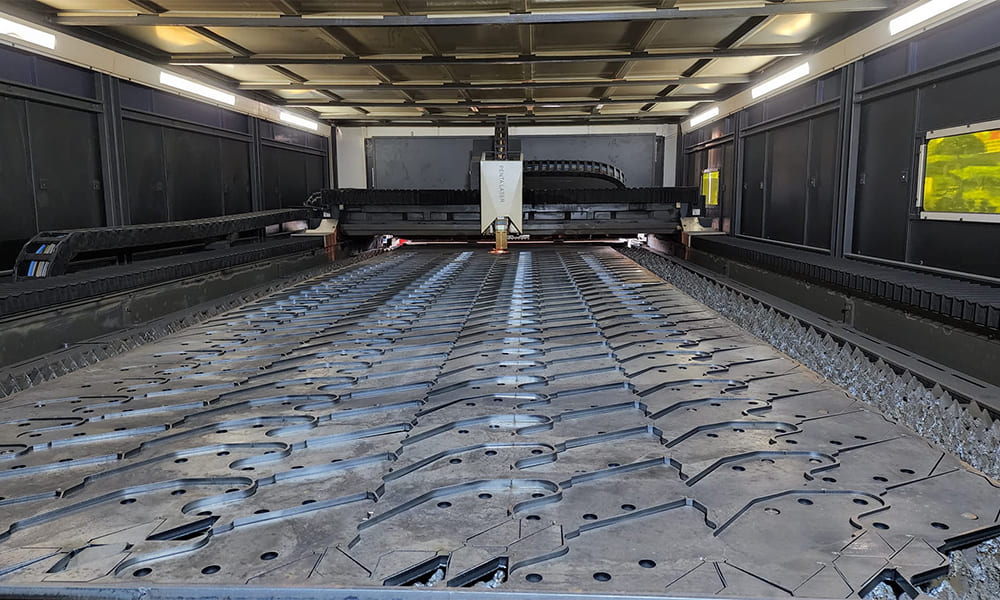

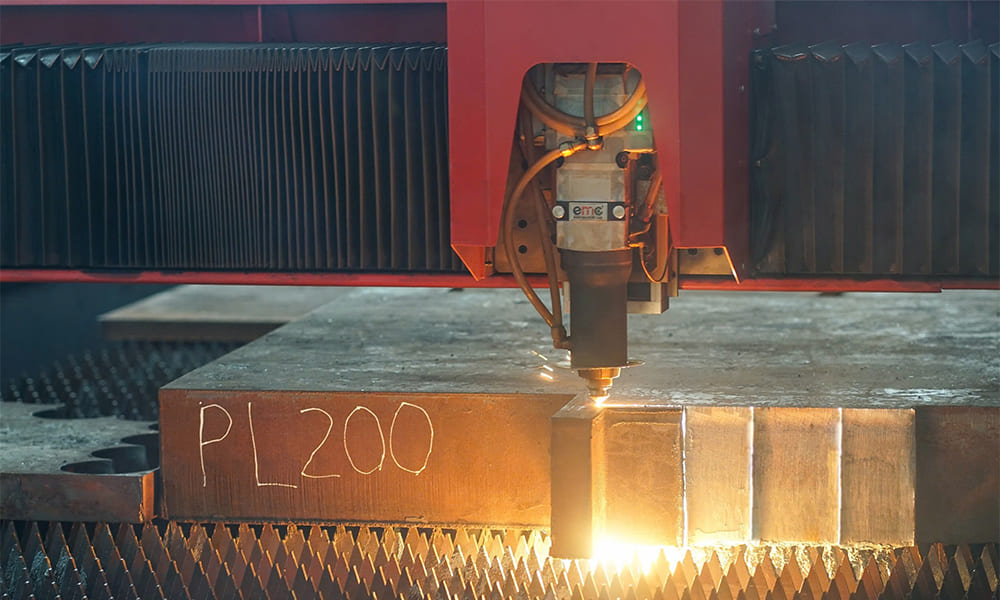

Hình ảnh sản phẩm cắt bởi máy cắt Laser Swing

hinh anh san pham
hinh anh san pham
