Công đoạn cắt ống chậm, sai số cao và tốn nhân công đang làm giảm hiệu quả sản xuất. Nhiều doanh nghiệp còn phụ thuộc gia công ngoài nên khó kiểm soát tiến độ và chất lượng. Máy cắt laser ống là lựa chọn tối ưu cho xưởng gia công cơ khí. Máy giúp xử lý ống tròn, vuông, hộp và nhiều biên dạng phức tạp. Tuy nhiên, chọn sai công suất hoặc cấu hình có thể làm tăng chi phí đầu tư.
Bạn cũng sẽ hiểu cách chọn mâm cặp, cấp phôi và công suất theo nhu cầu thực tế. Bài viết sẽ giúp bạn chọn máy phù hợp, kiểm soát chi phí và đánh giá hiệu quả đầu tư.
Máy cắt laser ống là gì?

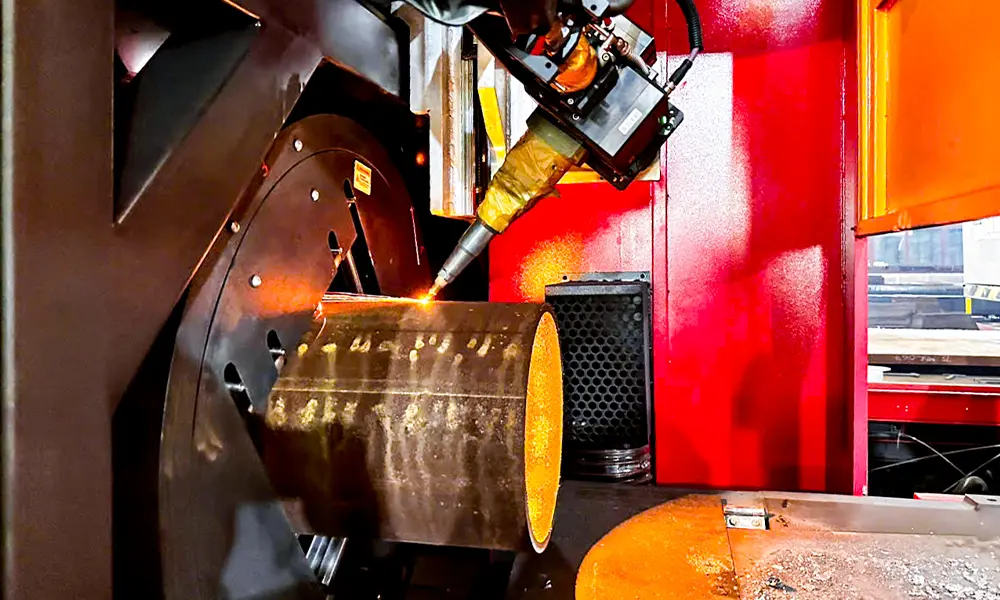

Máy cắt laser ống là thiết bị sử dụng tia laser để cắt đứt, khoét lỗ và tạo hình trên ống kim loại. Máy có thể xử lý các loại ống tròn, vuông, chữ nhật, oval và nhiều loại thép hình khác.
Khác với máy cắt laser tấm, máy cắt ống có thêm hệ thống mâm cặp. Bộ phận này giữ, căn tâm và xoay phôi trong quá trình gia công. Nhờ đó, máy có thể cắt trên nhiều mặt của ống theo bản vẽ CNC.
Đầu tư máy cắt laser ống giúp doanh nghiệp cơ khí không chỉ thay thế công đoạn cưa mà còn giảm các bước khoan, đột lỗ, cắt mộng và gia công thủ công. Hiệu quả đầu tư phụ thuộc vào cấu hình máy. Doanh nghiệp cần lựa chọn đúng công suất, mâm cặp, chiều dài phôi và mức độ tự động hóa phù hợp.
Máy cắt laser ống hoạt động như thế nào?
Máy cắt laser ống hoạt động bằng cách giữ và xoay ống theo chương trình đã lập. Đồng thời hệ thống mâm cặp sẽ di chuyển tịnh tiến đến vị trí cần cắt. Đầu laser tạo luồn năng lượng để cắt theo bản vẽ.

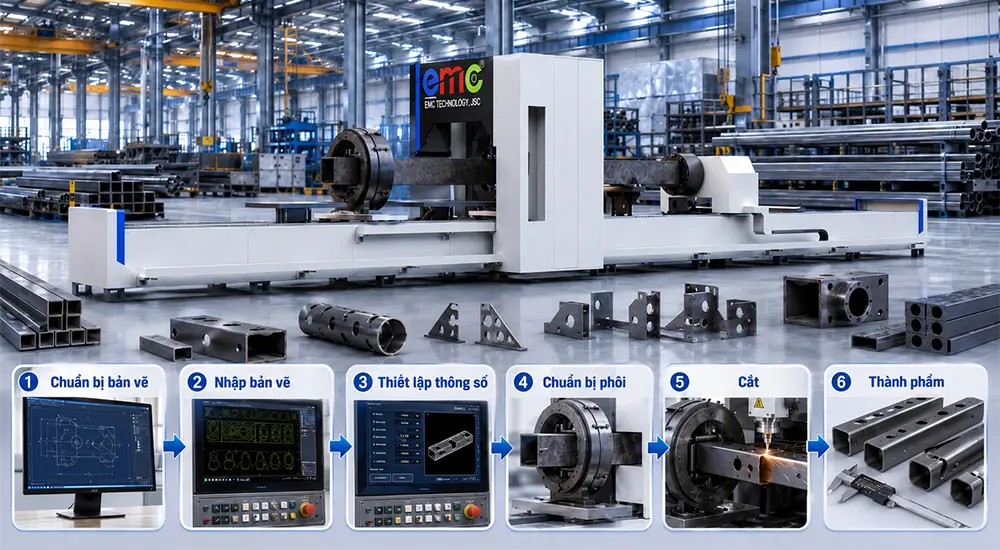

Quy trình cơ bản gồm sáu bước:
- Chuẩn bị bản vẽ sản phẩm.
- Nhập bản vẽ vào phần mềm.
- Thiết lập vật liệu và thông số cắt.
- Đưa ống vào hệ thống mâm cặp.
- Máy xoay và cắt theo chương trình.
- Nhận sản phẩm và kiểm tra chất lượng.
Trong quá trình cắt, mâm cặp phải giữ phôi ổn định. Điều này đặc biệt quan trọng với ống dài hoặc ống có thành mỏng.
Hệ thống CNC điều khiển chuyển động của đầu cắt và mâm cặp. Phần mềm có nhiệm vụ xử lý bản vẽ, sắp xếp đường cắt và kiểm soát biên dạng.

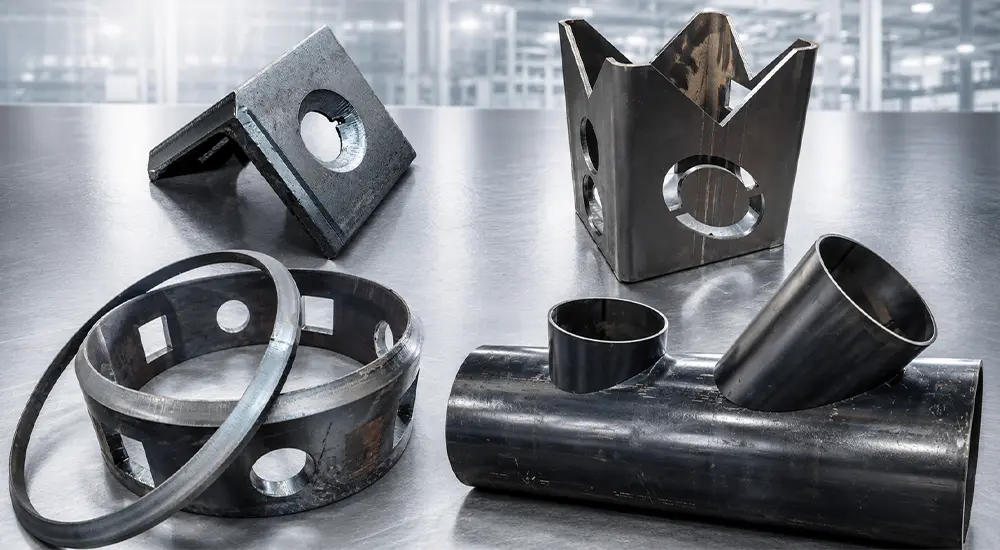

Khả năng làm việc của máy cắt laser ống
Máy cắt laser ống chuyên dụng của EMC có thể cắt được nhiều biên dạng ống và hầu hết các kim loại hiện nay
Gia công nhiều loại phôi
Máy có thể xử lý nhiều hình dạng ống và thép hình. Khả năng cắt thực tế phụ thuộc vào cấu hình mâm cặp và phần mềm.
| Loại phôi | Ứng dụng phổ biến |
|---|---|
| Ống tròn | Lan can, đường ống, khung xe và thiết bị |
| Ống vuông | Khung máy, nội thất và kết cấu |
| Ống chữ nhật | Bàn ghế, cửa và khung thiết bị |
| Ống oval | Nội thất và sản phẩm trang trí |
| Ống lục giác | Chi tiết máy và sản phẩm chuyên dụng |
| Thép U | Kết cấu và khung phụ trợ |
| Thép I | Kết cấu công nghiệp |
| Thép H | Nhà thép và kết cấu chịu lực |
| Thép V | Khung, giá đỡ và kết cấu phụ |
Gia công được đa dạng vật liệu
Máy cắt laser fiber ống thường được dùng để cắt kim loại. Các vật liệu phổ biến gồm thép carbon, inox, nhôm và đồng.
Ống thép carbon: được sử dụng rộng rãi trong kết cấu, khung máy và các thiết bị công nghiệp.
Ống inox: Cắt ống inox cho mép cắt sạch và ít xỉ ba via. Vật liệu này xuất hiện nhiều trong nội thất, thiết bị thực phẩm và các sản phẩm trang trí.
Ống nhôm: Nhôm có khối lượng nhẹ và khả năng phản xạ tốt. Cấu hình nguồn, đầu cắt và các thông số phải phù hợp với vật liệu.
Ống đồng: Đồng cũng thuộc nhóm vật liệu có độ phản xạ cao. Khả năng gia công cần được kiểm tra dựa trên nguồn laser và độ dày thực tế.
Lưu ý: Không nên chọn công suất chỉ dựa trên loại vật liệu. Cần xem xét thêm kích thước, độ dày và tốc độ yêu cầu.
Lợi ích máy cắt laser ống mang lại
Lợi ích lớn nhất là khả năng kết hợp nhiều bước làm việc trên cùng một thiết bị.
Giảm công đoạn gia công: Một chi tiết ống có thể cần cưa, khoan, đột và tạo mộng. Máy laser có thể xử lý nhiều bước trong một chương trình.
Chuẩn hóa chất lượng: Chương trình CNC giúp lặp lại một biên dạng. Điều này phù hợp với sản xuất hàng loạt. Kết quả thực tế phụ thuộc vào chất lượng phôi và quá trình hiệu chỉnh máy.
Tăng khả năng nhận đơn hàng: Xưởng có thể xử lý nhiều biên dạng mà phương pháp cưa khó thực hiện. Việc thay đổi sản phẩm chủ yếu diễn ra trên bản vẽ và trong chương trình.
Giảm phụ thuộc nhân công thủ công: Máy tự động hóa chuyển động cắt và xoay phôi. Nhân sự tập trung vào tạo bản vẽ, kiểm tra và quản lý sản xuất.
Hỗ trợ lắp ráp và hàn: Lỗ định vị, mộng và đường giao nhau có thể được tạo ngay khi cắt. Chi tiết sau đó dễ gá lắp và lắp ráp hơn.
Hỗ trợ cắt vát mép: Cắt vát cũng hỗ trợ chuẩn bị mép hàn cho một số sản phẩm kết cấu.
Cách chọn máy cắt laser ống
Khi lựa chọn máy cắt laser để gia công ống cần xác định được: công suất nguồn laser và số lượng mâm cặp cần thiết.
Công suất nguồn laser
Công suất nên được lựa chọn theo độ dày, vật liệu và năng suất yêu cầu. Công suất lớn chưa chắc là phương án phù hợp nhất.
Doanh nghiệp nên xác định theo bốn yêu tố dưới đây:
- Vật liệu thường xuyên được gia công.
- Độ dày thành ống lớn nhất.
- Kích thước phôi phổ biến, đường kính ống.
- Sản lượng cần xử lý mỗi ca.
Công suất thấp hoặc trung bình có thể phù hợp với ống mỏng. Cấu hình này thường được sử dụng cho nội thất và các sản phẩm dân dụng.
Công suất cao hơn phù hợp với ống dày và yêu cầu năng suất lớn. Tuy nhiên, chi phí đầu tư và vận hành cũng có thể tăng lên.
Số lượng mâm cặp
Số lượng mâm cặp ảnh hưởng đến cách giữ phôi, kiểm soát độ dài ống và xử lý phần đuôi.
- Máy cắt laser ống 2 mâm cặp: phù hợp với nhiều nhu cầu cắt ống phổ biến. Cấu hình đơn giản giúp tối ưu hóa chi phí đầu tư. Doanh nghiệp cần kiểm tra chiều dài đuôi thừa và khả năng chịu tải của phôi.
- Máy cắt laser ống 3 mâm cặp: giúp tăng khả năng kiểm soát phôi trong một số quy trình. Cấu hình này phù hợp với ống dài hoặc yêu cầu sản xuất liên tục.
- Máy cắt laser ống 4 mâm cặp: phù hợp với các cấu hình chuyên dụng. Hệ thống có thể hỗ trợ kiểm soát phôi ở nhiều vị trí.
Doanh nghiệp không nên chọn số mâm cặp chỉ dựa trên giá. Cần đánh giá loại sản phẩm và quy trình gia công.

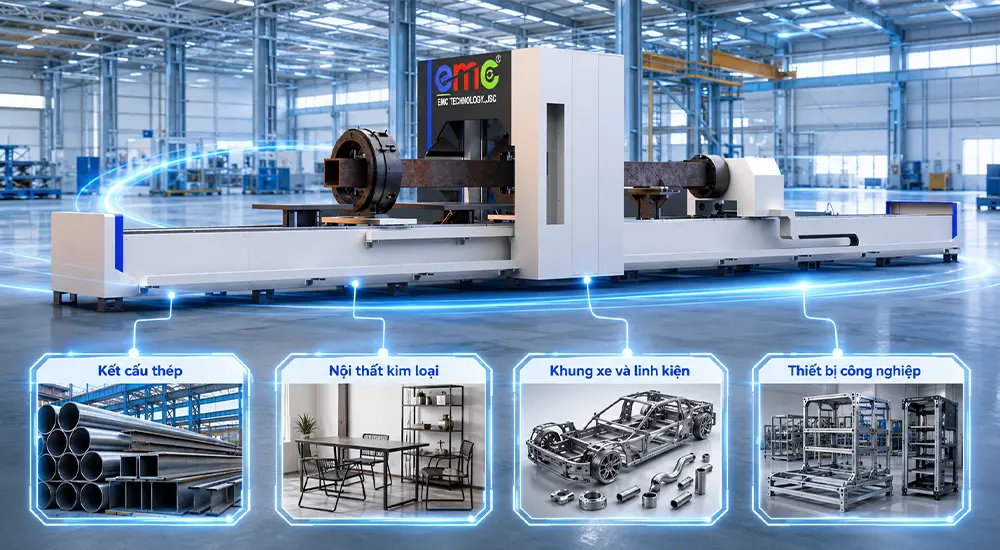

Các ngành ứng dụng máy cắt laser ống
Máy cắt laser ống được ứng dụng trong các ngành công nghiệp nặng, nội thất, và sản xuất công nghiệp.
- Kết cấu thép: Ngành kết cấu thường sử dụng ống hộp và thép hình. Chi tiết có thể cần lỗ lắp ráp, mộng hoặc mép vát.
- Nội thất kim loại: Ngành nội thất sử dụng nhiều loại ống tròn, ống vuông và ống chữ nhật. Sản phẩm thường có nhiều mẫu và yêu cầu bề mặt đẹp.
- Khung xe và linh kiện: Khung xe yêu cầu độ lặp lại giữa các chi tiết. Các vị trí lỗ và mối ghép cần được kiểm soát.
- Thiết bị công nghiệp: Khung máy và giá đỡ thường có nhiều loại ống. Sản lượng của mỗi mã có thể không quá lớn.
Giá máy cắt laser ống phụ thuộc vào những yếu tố nào?
Giá máy phụ thuộc vào cấu hình kỹ thuật và mức độ tự động hóa.
Những yếu tố chính gồm:
- Công suất nguồn laser.
- Đường kính mâm cặp.
- Chiều dài ống.
- Số lượng mâm cặp.
- Khả năng cắt 3D.
- Chức năng cắt Bevel.
- Hệ thống cấp phôi.
- Hệ thống nhận sản phẩm.
- Phần mềm điều khiển.
- Linh kiện sử dụng.
- Phạm vi lắp đặt.
- Chính sách bảo hành.
- Yêu cầu đào tạo.
Vì vậy, một mức giá chung khó phản ánh đúng nhu cầu. Doanh nghiệp có thể để lại thông tin để nhận cấu hình và báo giá cụ thể.
Vì sao nên lựa chọn máy cắt laser ống EMC?
EMC cung cấp máy cắt ống theo cấu hình sản xuất thực tế. Doanh nghiệp có thể lựa chọn chiều dài phôi, số mâm cặp và chức năng tự động hóa.
Những nội dung đang được EMC công bố cho EMC-PIPE gồm:
- Dải mâm cặp D220–D880.
- Chiều dài ống từ 6.000 đến 12.000 mm.
- Tùy chọn 2, 3 hoặc 4 mâm cặp.
- Tùy chọn cắt 3D và Bevel.
- Tùy chọn cấp dỡ phôi tự động.
- Bảo hành từ 12 đến 24 tháng.
- Hỗ trợ vận chuyển và lắp đặt.
- Hỗ trợ kỹ thuật và phần mềm.
EMC là đơn vị cung cấp máy cắt laser cnc uy tín tại Việt Nam với dải công suất từ 6.000 – 80.000 W. Trước khi đầu tư, khách hàng có thể gửi bản vẽ và mẫu vật liệu. Đội ngũ kỹ thuật sẽ tư vấn cấu hình theo từng sản phẩm.
Câu hỏi thường gặp về máy cắt laser ống
Có. Tuy nhiên, kích thước phôi phải nằm trong phạm vi mâm cặp. Khách hàng cần cung cấp đường kính hoặc kích thước cạnh lớn nhất.
Có. Máy laser fiber có thể xử lý ống inox khi cấu hình phù hợp. Công suất và khí hỗ trợ cần được chọn theo độ dày.
EMC-PIPE được giới thiệu với khả năng xử lý thép U, I, H và V. Khả năng thực tế cần được kiểm tra theo kích thước profile.
Giá phụ thuộc vào công suất, kích thước ống, mâm cặp và tự động hóa. Khách hàng cần gửi yêu cầu để nhận báo giá đúng cấu hình.
Máy chuyên dụng phù hợp với sản lượng ống lớn. Máy kết hợp phù hợp khi xưởng cần cắt cả tấm và ống. Cơ cấu đơn hàng là tiêu chí quan trọng nhất.
