Phần mềm cắt laser quyết định cách đọc bản vẽ, xếp chi tiết lên tấm phôi và chạy đường cắt trên máy. Một quy trình cắt kim loại hoàn chỉnh dùng 3 nhóm phần mềm: thiết kế CAD, xếp hình CAM nesting và điều khiển CNC.
Phần mềm không tương thích với hệ điều khiển của máy có thể gây lỗi đường cắt hoặc lỗi kết nối. Rủi ro này giảm khi bạn hiểu vai trò của từng nhóm phần mềm và kiểm tra tính tương thích trước khi mua máy.
Phần mềm cắt laser là gì?
Phần mềm cắt laser là nền nền tảng kỹ thuật số đảm nhận chức năng CAD/CAM chuyên dụng cho máy cắt laser CNC.
Cơ chế hoạt động dựa trên khả năng năng phân tích vector đồ họa để lạo ra các lệnh G-code và M-code. Từ đó, chương trình xác định đường chạy của đầu cắt, tốc độ cắt, công suất laser, loại khí và áp suất khí.
Thị trường dùng nhiều tên cho nhóm phần mềm này: phần mềm điều khiển máy cắt laser, phần mềm lập trình cắt laser và phần mềm CNC laser.
Vai trò của phần mềm cắt laser
Phần mềm cắt laser là bộ não của một hệ thống máy cắt laser cnc. Bộ não sẽ tiếp nhận thông tin và đồng bộ bó các tín hiệu đến các bộ phận của máy.
Điều kiển sẽ giám sát mọi vị trí của trục X, Y, Z để điều chỉnh máy trở nên hoạt động mượt mà hơn. Qua đó để thực hiện cắt các bản vẻ phức tạp mà con người đưa ra.
Phần mềm cắt laser gồm những nhóm nào?
Quy trình cắt laser dùng 3 nhóm phần mềm: thiết kế CAD, xếp hình CAM và điều khiển CNC.
Bảng dưới liệt kê vai trò, đầu ra và ví dụ của từng nhóm phần mềm.
| Nhóm phần mềm | Vai trò | Đầu ra | Ví dụ |
| Thiết kế (CAD) | Vẽ chi tiết 2D hoặc 3D | Bản vẽ DXF hoặc DWG | AutoCAD, SolidWorks, CorelDRAW |
| Xếp hình (CAM nesting) | Xếp chi tiết lên tấm phôi và tạo đường dao | Chương trình cắt (mã G hoặc định dạng của hệ điều khiển) | CypNest, Lantek Expert, SigmaNEST, ProNest |
| Điều khiển (CNC) | Chạy chương trình, đặt thông số cắt, điều khiển trục máy, nguồn laser, khí và đầu cắt | Chuyển động và tia laser thực tế trên máy | CypCut, bộ điều khiển Beckhoff |
Ba nhóm nối tiếp nhau: file bản vẽ đi qua xếp hình, rồi đến điều khiển máy.
Phần mềm thiết kế CAD

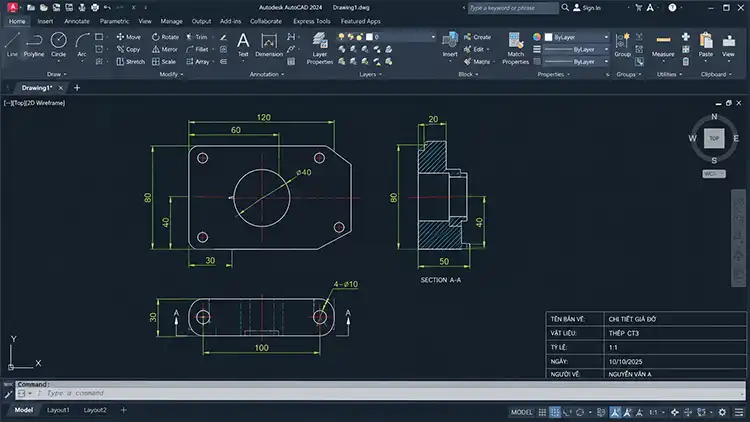

Phần mềm CAD tạo bản vẽ 2D hoặc 3D của chi tiết cần cắt. Các phần mềm thiết kế phổ biến gồm AutoCAD, SolidWorks và CorelDRAW. Phần mềm cắt laser nhận bản vẽ vector, như DXF, DWG, AI hoặc SVG, và dùng các đường vector làm đường đi của tia laser.
Phần mềm xếp phôi CAM Nesting
Phần mềm xếp phôi (nesting) sắp xếp nhiều chi tiết lên một tấm phôi để giảm phôi thừa.
Nhóm này còn có tên phần mềm nesting cắt laser. Phần mềm cũng tạo đường dao, đường vào, đường ra và bù rãnh cắt cho từng chi tiết. Bốn phần mềm xếp hình tiêu biểu:
- CypNest: phần mềm xếp hình tấm của BOCHU, phát triển cho CypCut và HypCut. Phần mềm hỗ trợ xếp hình nhanh, xử lý bản vẽ, chỉnh sửa đường dao và tạo biểu mẫu.
- TubesT: phần mềm xếp hình ống của BOCHU.
- SigmaNEST: phần mềm CAD và CAM xếp hình cho cắt cnc và tia nước.
- ProNest: phần mềm xếp hình theo hình dạng thực cho cắt laser, plasma, oxy-gas và tia nước.
Phần mềm điều khiển CNC
Phần mềm điều khiển CNC chạy chương trình cắt và điều khiển các bộ phận của máy cắt laser.
Người vận hành đặt thông số cắt trên phần mềm: công suất laser, tần số, loại khí, áp suất khí và độ cao đầu cắt. CypCut của BOCHU là phần mềm điều khiển tiêu biểu cho máy cắt laser fiber.
Cách chọn phần mềm cắt laser cho máy cắt kim loại
Bạn chọn phần mềm theo 5 tiêu chí: tương thích, định dạng, xếp hình, loại phôi và hỗ trợ.
Bảng sau nêu câu hỏi kiểm tra và lý do cho từng tiêu chí.
| Tiêu chí | Câu hỏi kiểm tra | Lý do |
| Tương thích | Phần mềm chạy với hệ điều khiển nào của máy, ví dụ CypCut hoặc Beckhoff? | Phần mềm không tương thích có thể gây lỗi đường cắt hoặc lỗi kết nối. |
| Định dạng | Phần mềm đọc được DXF, DWG, AI, PLT hoặc Gerber? | Bản vẽ nhập thẳng vào chương trình cắt. |
| Xếp hình | Phần mềm xếp hình theo hình dạng thực và quản lý phôi dư không? | Xếp hình theo hình dạng thực giúp tận dụng vật liệu trên mỗi tấm. |
| Loại phôi | Máy cắt tấm, ống hay thép hình, và có cần cắt vát mép (bevel) không? | Mỗi loại phôi cần phần mềm và chức năng riêng. |
| Hỗ trợ | Nhà cung cấp có đào tạo, cập nhật và hỗ trợ từ xa không? | Người vận hành cần đào tạo để dùng đủ chức năng của phần mềm. |
Năm câu hỏi này giúp bạn so sánh phần mềm và máy theo cùng một tiêu chuẩn.
Chọn phần mềm theo quy mô xưởng và loại phôi
Quy mô xưởng và loại phôi quyết định cấu hình phần mềm phù hợp.
- Xưởng cắt tấm có 1 máy: dùng hệ điều khiển đi kèm máy, như CypCut, và phần mềm xếp hình của cùng hãng, như CypNest.
- Xưởng có nhiều máy khác hãng: dùng phần mềm xếp hình độc lập, như Lantek Expert, SigmaNEST hoặc ProNest, để lập trình cho nhiều hệ điều khiển.
- Xưởng cắt ống: dùng phần mềm xếp hình ống, như TubesT, để xếp hình chung cạnh và bù đường hàn.
Kết Luận
Phần mềm cắt laser vận hành đúng khi 3 nhóm phần mềm khớp với hệ điều khiển của máy.
- Dùng phần mềm CAD để vẽ chi tiết và xuất bản vẽ DXF hoặc DWG.
- Dùng phần mềm xếp hình để sắp xếp chi tiết lên tấm phôi và tạo chương trình cắt.
- Dùng phần mềm điều khiển CNC để chạy chương trình và đặt thông số cắt trên máy.
Kiểm tra tính tương thích giữa phần mềm và hệ điều khiển trước khi mua máy giảm rủi ro lỗi đường cắt và lỗi kết nối.
