Máy cắt CNC mini EMC 1500Pro

EMC 1500Pro là bản nâng cấp hoàn chỉnh của dòng máy 1530 trước đây, với 1 số đặc tính ưu việt sau:

– Rail trục X bằng hợp kim nhôm cứng siêu bền. Rail trục Y làm bằng thép hợp kim được phay cẩn thận bằng máy phay CNC công nghiệp cho độ chính xác cao. Thanh ray thép trục Y nặng, chống rung tối đa khi chuyển động.

– Bộ điều khiển EMC-D420 tiếng Việt.

– Đèn laser căn tôn.

– 1 bộ nâng hạ chiều cao tự động đời mới cho mỏ plasma EMC-V2.0PRO.

– Bộ chống va đập mỏ cắt.

– 1 bộ tách áp chống nhiễu Plasma.

– Bộ đánh lửa tự động cho mỏ cắt gas.

– Mỏ cắt gas, van chống cháy ngược + bép cắt gas.

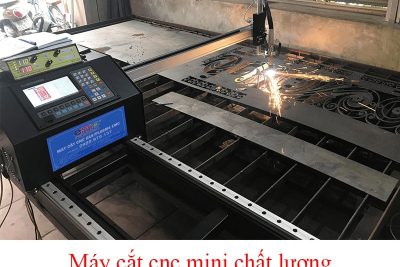

Hình ảnh máy



I. Thông số kỹ thuật của máy:

Nguồn vào 1P-220VAC
Công suất 400W
Phương pháp cắt Gas/Plasma
Phạm vi cắt hữu ich 1500 x 3000 (mm)
Số Tool trên trục X 01 tool
Số đầu cắt trên trục X             01 đầu gas + 01 đầu Plasma
Phạm vi lên xuống của mỏ cắt 120mm
Tốc độ dịch chuyển không tải 6000 mm/ph
Tốc độ cắt 4000(mm/phút)
Phạm vi cắt bằng gas -cắt biên 5~200(mm)
P.vi cắt bằng gas -đục lỗ (mm 5~60(mm)
Phạm vi cắt bằng Plasma Tùy thuộc vào nguồn cắt plasma
Độ chính xác ±0.1 (mm/mét dài)
Bộ điều khiển EMC-D420



II. Thành phần cấu tạo chi tiết của máy

1. Hệ thống Rail và hệ thống truyền động trục X, Y

– Rail trục X bằng hợp kim nhôm cứng siêu bền.

– Rail trục Y làm bằng thép hợp kim được phay cẩn thận bằng máy phay CNC công nghiệp cho độ chính xác cao.

– Thanh ray nặng, chống rung tối đa khi chuyển động.



(Ray trục Y được phay bằng máy phay công nghiệp độ chính xác cao, kết cấu vững chắc, chống rung tối đa khi chuyển động)

– Bích gá động cơ được thiết kế trượt kép dẫn hướng song song, luôn đảm bảo máy chuyển động chính xác và êm ái, giảm rung lắc kể cả khi cắt các chi tiết phức tạp, chuyển hướng liên tục.


(Toàn bộ phần đế được làm bằng nhôm tấm dày 12mm giúp giảm trọng lượng nhẹ của máy nhưng vẫn đáp ứng được độ vững chắc của thân máy)

(Cáp nguồn plasma được luồn trong lòng trục X, giảm thiểu tối đa rung lắc khi cắt sản phẩm)

2. Bộ điều khiển tự động mỏ cắt Plasma THC EMC-V2.0 Pro

– Bộ nâng hạ chiều cao tự động trước đây chỉ dành cho các dòng máy 2 ray đã được ứng dụng cho dòng máy mini EMC-1500PRO mới nhất của EMC.

– Phản ứng nhanh khi vật cắt bị cong vênh để giữ ổn định chiều cao mỏ cắt.

– Có thể thiết lập ở hai chế độ tự động và bằng tay; phù hợp với mọi nguồn cắt Plasma.

– Giao diện tiếng Việt thân thiện dễ dàng sử dụng.

– Sẵn chế độ điều chỉnh thời gian Delay khi đục lỗ, chiều cao đục lỗ, chế độ test chiều cao…..

– Hỗ trợ chế độ touch plate (Chế độ chạm nhẹ vào phôi để lấy điểm zero, mà ko cần lực).

Ứng dụng rộng rãi cho việc đục lỗ tôn mỏng, hoặc tôn bị cong vênh mà ko bị hỏng bép.

(Bộ điều khiển chiều cao mỏ cắt Plasma THC)

3. Hệ thống đèn Laser căn tôn

– Đèn laser căn tôn nay được tích hợp trên dòng máy EMC1500Pro. Giúp tiết kiệm thời gian căn chỉnh tôn cho khách hàng.
– Không cần đặt tôn song song với máy. Bộ điều khiển thông minh, kết hợp với đèn laze soi tôn, sẽ tự xoay bản vẽ trên máy theo độ lệch của tôn. Việc này sẽ tiết kiệm được thời gian căn chỉnh tôn và tránh thiếu hụt chi tiết.

(Hệ thống đèn Laser căn tôn)

4. Bộ điều khiển CNC EMC-D420

– Màn hình LCD 7inch với các tính năng tương tự bộ điều khiển Koike-D420 – Nhật Bản.

– Giao diện: Tiếng Việt giúp công nhân dễ dàng vận hành và thao tác.

– Kèm theo cổng kết nối USB copy bản vẽ vào máy nhanh chóng và dễ dàng.

– Thư viện hình mẫu bản mã 48 mẫu, người dùng chỉ việc nhập kích thước vào để cắt.

– Nhận dạng các file TEXT, NC, CNC.

– Tương thích với các phần mềm phổ biến như Pronest, EMCcamCutting…

– Mô phỏng quá trình cắt trên màn hình, hiển thị thời gian thực của đường cắt

– Ghi nhớ trạng thái cắt khi mất điện đột ngột giúp máy có thể trở lại đường cắt ngay mà không phải dò lại từ đầu.

– Được nâng cấp miễn phí thường xuyên bởi kỹ thuật viên của EMC.

(Bộ điều khiển EMC-D420 với giao diện đã được Việt hóa giúp dễ dàng vận hành và thao tác)

(Bộ điều khiển CNC Koike – D430 Nhật Bản)

5. Hệ thống đầu cắt Gas/ Plasma

– Mỏ plasma được trang bị bộ chống va đập gãy mỏ cắt plasma. Khi phát hiện va quệt mỏ cắt, máy sẽ tự động dừng lại và nhấc mỏ lên, tránh gãy mỏ, hỏng bép cắt và hỏng chi tiết sản phẩm.

– 01 Hệ thống nâng hạ mỏ cắt gas bằng motor 24V-100W.

– Khoảng cách nâng hạ là 150mm.

– 01 Mỏ cắt gas và bép cắt các loại.

– 1 Hệ thống ống dẫn khí Axetylen/LPG-Oxy.

– 01 Hệ thống mồi lửa tự động cho mỏ cắt gas.

– 03 Van điện từ.

– 03 Van chống cháy ngược cho mỏ cắt gas.

– Relay Omron.

– 01 Bộ gá kẹp mỏ cắt Plasma.

– 1 Bộ chống va đập mỏ cắt Plasma.

– 01 Bộ tự động điều chỉnh chiều cao mỏ cắt Plasma THC + tách áp chống nhiễu.



Ưu điểm khi sử dụng máy cắt CNC EMC

– Được các kỹ sư EMC lắp đặt và đào tạo chuyển giao công nghệ ngay tại xưởng khách hàng. Giúp khách hàng khai thác và sử dụng đầy đủ các tính năng của máy CNC và phần mềm.

– Hỗ trợ kho thư viện hoa văn với hàng nghìn mẫu phong phú và đa dạng, đầy đủ các mẫu hoa văn thông dụng trên thị trường.

– Đào tạo, xử lý sự cố Online qua Internet.

– Hỗ trợ đào tạo thêm miễn phí tại văn phòng công ty EMC mà không giới hạn số lần và số người đào tạo.

– Được nâng cấp và bảo trì thường xuyên phần mềm và máy cắt CNC.

– Trong quá trình vận hành máy, nếu xảy ra sự cố, khách hàng sẽ được các kỹ sư EMC hỗ trợ ngay tức thì.

– Trong trường hợp hỏng hóc phải gửi bảo hành, EMC sẽ ngay lập tức cung cấp thiết bị thay thế để luôn đảm bảo công việc của khách hàng không bị gián đoạn.



Hướng dẫn vận hành máy

– Máy được thiết kế vừa đảm bảo đầy đủ các tính năng nhưng rất dễ sử dụng , bảo dưỡng và sửa chữa.

– Bên bán có trách nhiệm hướng dẫn chuyển giao công nghệ vận hành máy và sử dụng phần mềm.

– Yêu cầu người vận hành máy chỉ cần biết chữ.

Video sản phẩm:

(Video máy cắt CNC Plasma Oxy Gas EMC 1500Pro)

Giá trị đầu tư thấp mà khả năng ứng dụng không hạn chế đang là thế mạnh của sản phẩm này.

Từ việc cắt bản mã:

(Máy cắt CNC Plasma mini EMC 1500 Pro cắt bản mã)

Cho đến ngành xây dựng như: cắt hoa văn, sắt mỹ thuật lan can, cửa cổng, cầu thang…


(Máy cắt CNC Plasma EMC – 1500Pro cắt hoa văn)

Cho đến các ngành công nghiệp nặng: như kết cấu thép, đóng tàu, nồi hơi, bồn bể…


(Máy cắt CNC Plasma EMC – 1500Pro ứng dụng trong công nghiệp nặng)

* Chú ý: Nhằm mục đích cải tiến kỹ thuật, các thông số kỹ thuật và cấu hình máy có thể được thay đổi mà không thông báo trước.
